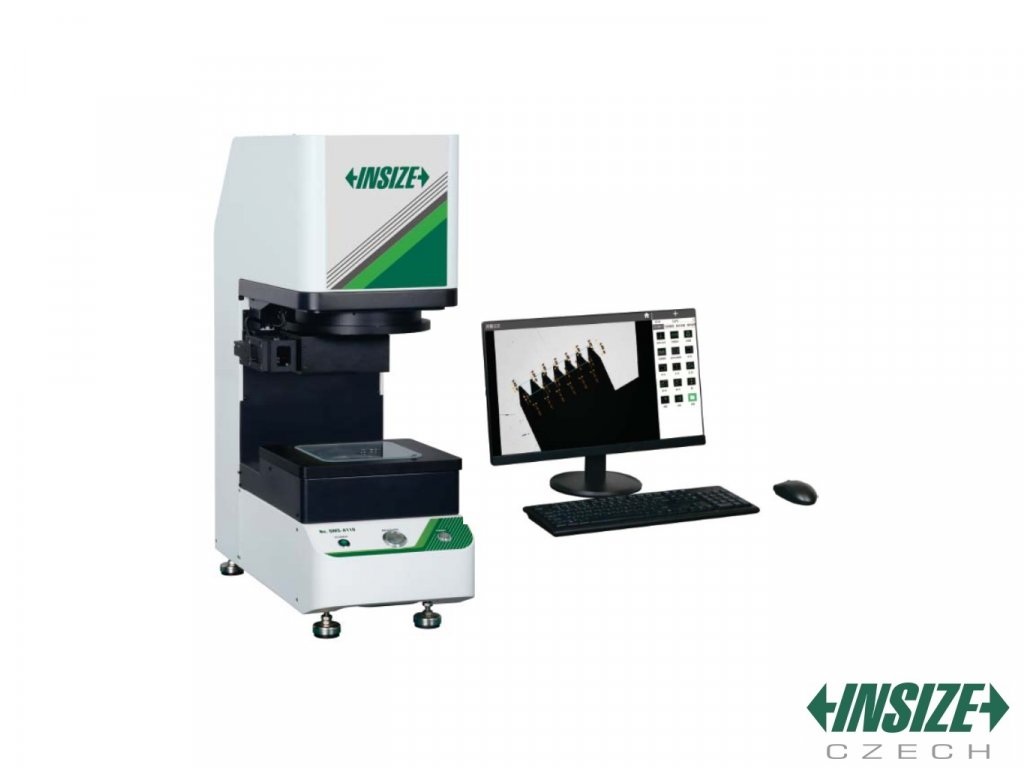

Rychlý optický měřicí přístroj INSIZE QMS-A110 s pevným stolem - SKLADEM

• Ideální pro malé dílce
• S pevným stolem, tedy bez nutnosti funkce spojování obrazu
• Okamžité měření jednoho nebo více předmětů najednou
• Měřený předmět je možné položit kamkoliv v rámci měřicí plochy
• Automaticky zaostřuje a měří

Dodává se jako kompletní pracoviště včetně servisního balíku. Uvedená cena je již včetně instalace, kompletního nastavení do provozu, zaškolení obsluhy a následné technické podpory po dobu jednoho roku.

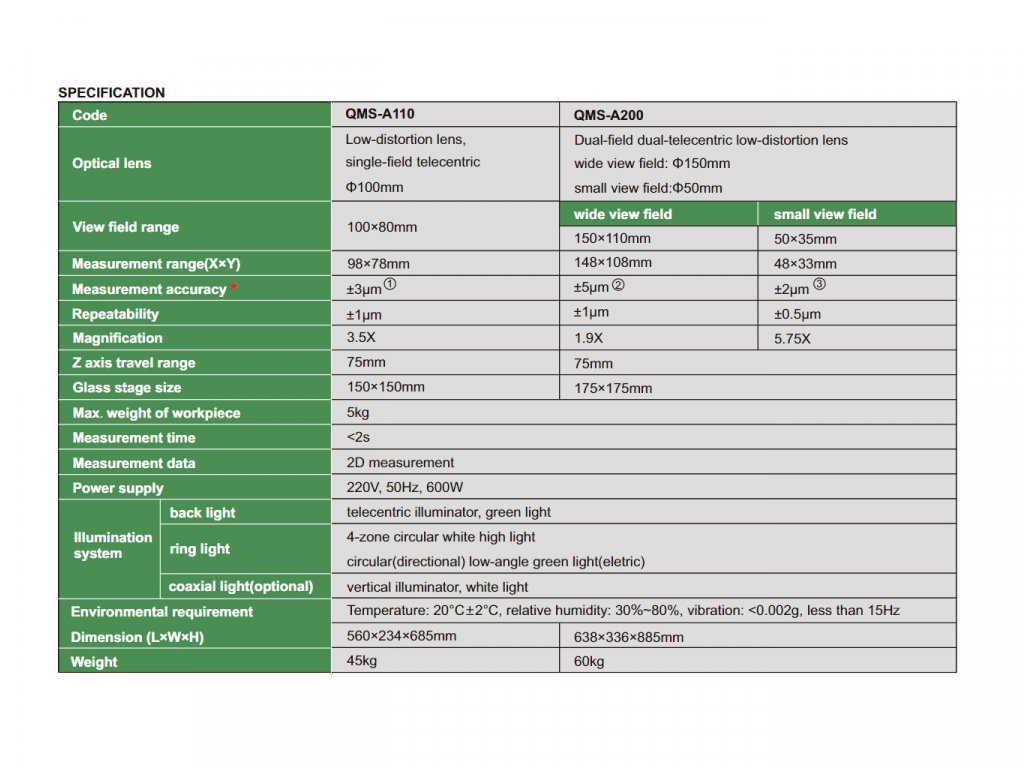

Technická specifikace

Optická soustava

• Telecentrický jednostranný objektiv s nízkým rušením zajišťuje přesné a nezkreslené měření předmětů díky vstupní pupile nastavené na nekonečno
• Zobrazuje paralelní obraz předmětu, tedy není zkreslen perspektivou, proto dokáže zobrazovat a přesně měřit i předměty, které jsou umístěny kdekoliv na měřicí ploše
• Jeden z nejpřesnějších způsobů strojového měření vůbec
• Zobrazované pole
  • Jednoduché
    • 100x80 mm
    • Ø100 mm

Měřicí rozsah

• 98x78 mm

Přesnost měření (v rámci určitého pole při splnění podmínek)

• ± 3 µm

Opakovatelnost

• ± 1 µm

Zvětšení

• 3,5X

Posuv v ose Z

• Až 75 mm

Rozměr skleněného stolku

• 150x150 mm

Max hmotnost měřeného předmětu

• 5 kg

Rychlost měření (dílce v rámci 1 zorného pole bez změny osvětlení)

• <2s

Typ měření

• 2D měření

Osvětlení

• Spodní osvětlení
  • Telecentrické, zelené světlo
• Prstencové osvětlení
  • 4zónové bílé vysoké světlo kruhové (směrové), zelené světlo s nízkým úhlem (programovatelné)
• Koaxiální světlo (volitelné)
  • Vertikální, bílé světlo

Prostředí

• Teplota
  • 20°C±2°C
• Relativní vlhkost
  • 30-80 %
• Vibrace
  • <0,002 g, kmitočet nižší než 15Hz

Zdroj

• 220V, 50Hz, 600W

Rozměry

• 560x234x685 mm

Hmotnost

• 45 kg

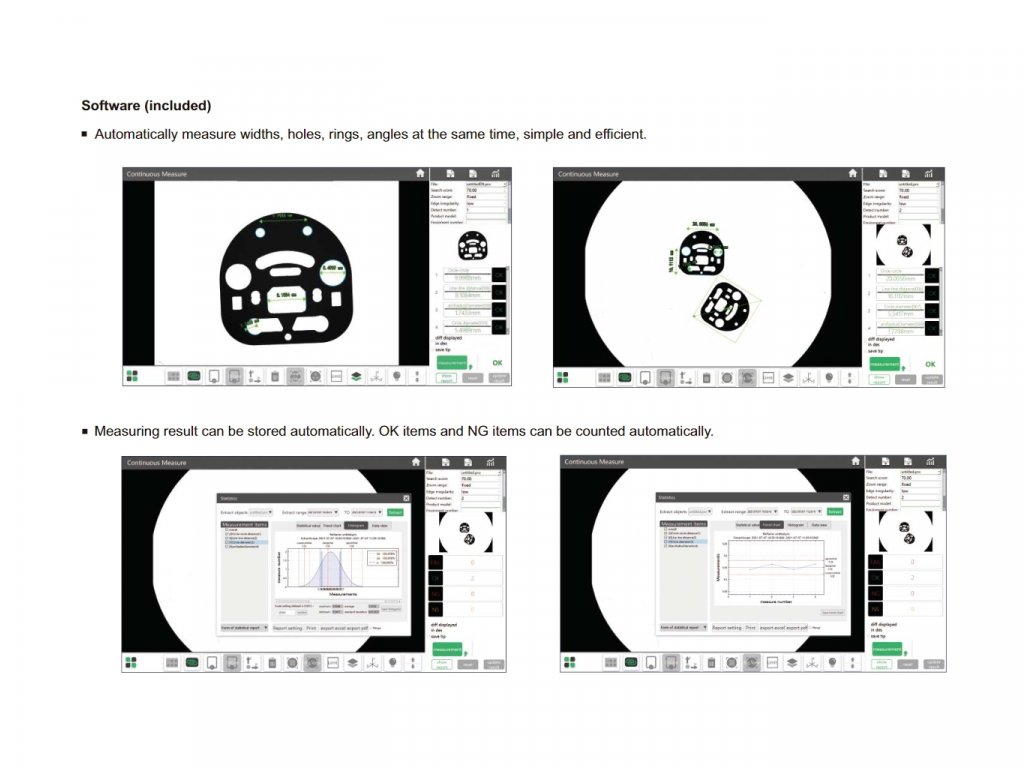

Software

• Automaticky měří délky, průměry slepých i průchozích děr, rádiusy, závity, úhly i geometrické tolerance v jednom momentu.
• Výsledek měření se ukládá automaticky
• Automatické vyhodnocení, počítání dobrých i zmetkových kusů, propracovaná statistická analýza naměřených dat a to za libovolné časové období.
• Lze měřit N dílců najednou co vejde na pracovní plochu a tím získat rychlé sortování produkce na GO/ NOGO měření s výrazným grafickým znázorněním.

Standardní dodávka

• 1x Rychlý měřicí přístroj INSIZE QMS-A110
• 1x Počítač a software

Volitelné příslušenství

• Koaxiální osvětlení (QMS-23-A1)
• Import dat z AutoCAD (QMS-23-C)
• Přenos dat do systémů PLC, MES atd. (QMS-23-D)
