CNC optický měřicí přístroj s velkým rozsahem Vision VMM-L600CN INSIZE

• CNC ovládaný kamerový optický měřicí přístroj
• Součástí je počítač a profesionální software
• Automaticky detekuje hrany, zaostřuje, měří, skenuje, kalibruje a další
• Statistical Process Control pro včasné odhalování odchylek
• Programovatelné LED kruhové světlo
• Objektiv s koaxiálním světlem
• Servomotory pro osy X, Y, Z
• Osy X a Y mají lineární vodící kolejnici, bez přívodu vzduchu
• Pevná skleněná plocha a granitová základna, dobrá stabilita

Dodává se jako kompletní pracoviště včetně servisního balíku. Aplikační technici INSIZE provedou: odbornou instalaci, kompletní nastavení a optimalizaci přístroje do provozu a zaškolí obsluhu + následná technická podpora po dobu jednoho roku.

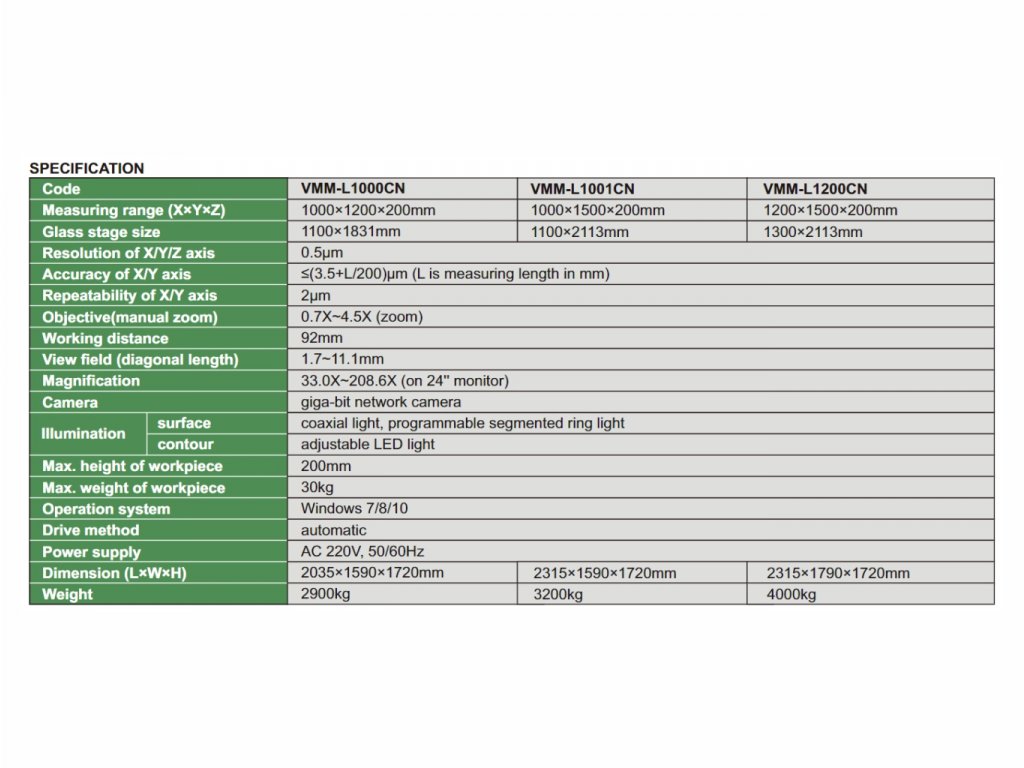

Technická specifikace

Osy

• X = 600 mm
• Y = 600 mm
• Z = 200 mm

Skleněná plocha

• 765×1238 mm

Rozlišení os XYZ

• 0,5 µm

Přesnost os XY

•  ≤(3,5 + L/100)μm (L je měřená délka v mm)

Opakovatelnost XY

• 2 µm

Objektiv

• 0,7X~4,5X (zoom)

Pracovní vzdálenost

• 92 mm

Zvětšení

• 33X~208.6X (na 24" monitoru)

Kamera

• giga-bit network camera

Osvětlení

• Povrchu koaxiálním světlem, programovatelným kruhovým LED světlem
• Obrysu nastavitelným LED světlem

Max. výška měřeného předmětu

• 200 mm

Max. hmotnost měřeného předmětu

• 35 kg

Ovládání

• Automatické
• Lineární kolejnice

Zdroj

• 220 V, 50/60Hz

Rozměry (DxŠxV)

• 1445×1185×1560 mm

Hmotnost

• 1000 kg

Měřicí software v české lokalizaci

Operační systém

• Windows 7/8/10

Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je automatické ostření, ovládání pomocného světla, ovládání pohybu myší a auto zoom. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí; pomocí myši, sousedních bodů, pomocí nitkového kříže, zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje použití přípravků (fixtur), skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.

Základní funkce a vlastnosti

Funkce / Snímání

• Základní prvky: kružnice, přímka, rádius, rovina, válec, kužel atd.
• Pokročilejší geometrické funkce: tolerance polohy, rovinnost, přímost, soustřednost atd.

Automatické detekce hran a profilu

• VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy, vyhodnotí daný rozměr

Tvorba měřicích programů

• K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v poloautomatickém režimu. Obsluha pomocí kliček vytváří posuv stroje, detekce hran je automatická.

Měření rozměrů

Geometrické měření

Metody měření a konstrukce prvků

Export dat do CAD, EXCEL a WORD

Skenování hran

Skenování obrysu

Skenování profilu

CAD měření

• Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
  software automaticky měří

CAD porovnávání

• Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem

Výpis funkcí a vlastností

• Měří souřadnice bodů, střed souřadnic a délku osy elipsy
• Měří délku otevřené i uzavřené křivky
• Měří střed souřadnic, průměr a plochu kružnic
• Měří délku, šířku a plochu obdélníku
• Měří vzdálenost mezi dvěma objekty
• Měří délku, šířku a průměr klíčové dírky
• Měří úhel mezi dvěma liniemi
• Měří délku a průměr oblouku
• Měří šířku a průměr prstencového kroužku (mezikruží)
• Přenos souřadnic
• Skenování kontury
• Detekce profilu
• Automatická i poloautomatická detekce hran

  • - bod, hranatý výběr, kruh
• Automatické měření CAD kreseb
• Exportování dat do CAD, Excel a Word
• Měří zaostřovací vzdálenost od objektu + Indikátor zaostření
• Možnost měření i výšky dílce pomocí zaostřování v ose Z

Standardní dodávka obsahuje

• CNC optický měřicí přístroj s velkým rozsahem Vision VMM-L600CN INSIZE
• Video karta s hardwarovým klíčem
• Počítač
• Monitor
• Software
• Objektiv s koaxiálním světlem
• Ovladač
• Kalibrační sklo s grafem
• Laserový polohovač
• Clay
• Protiprachový kryt

Další příslušenství

• 0,5X pomocný objektiv (ISD-V-OB05X)
• 2X pomocný objektiv (ISD-V-OB2X)
• Dotekový set (ISD-V-PROBE)
• Laserová sonda (ISD-V-LASER)
• Kancelářský software Office (733-OFFICE)

Velké měřicí přístroje INSIZE » výhradně přes naši obchodní síť

Z důvodu dodržení politiky výrobce a garance vysoké kvality, jsou velké měřicí přístroje INSIZE dodávané koncovým zákazníkům výhradně přes naši obchodní síť, protože naši aplikační technici musí provést » Instalaci » Nastavení a optimalizaci systému » Zaškolení obsluhy + garantujeme: Technické poradenství ​
