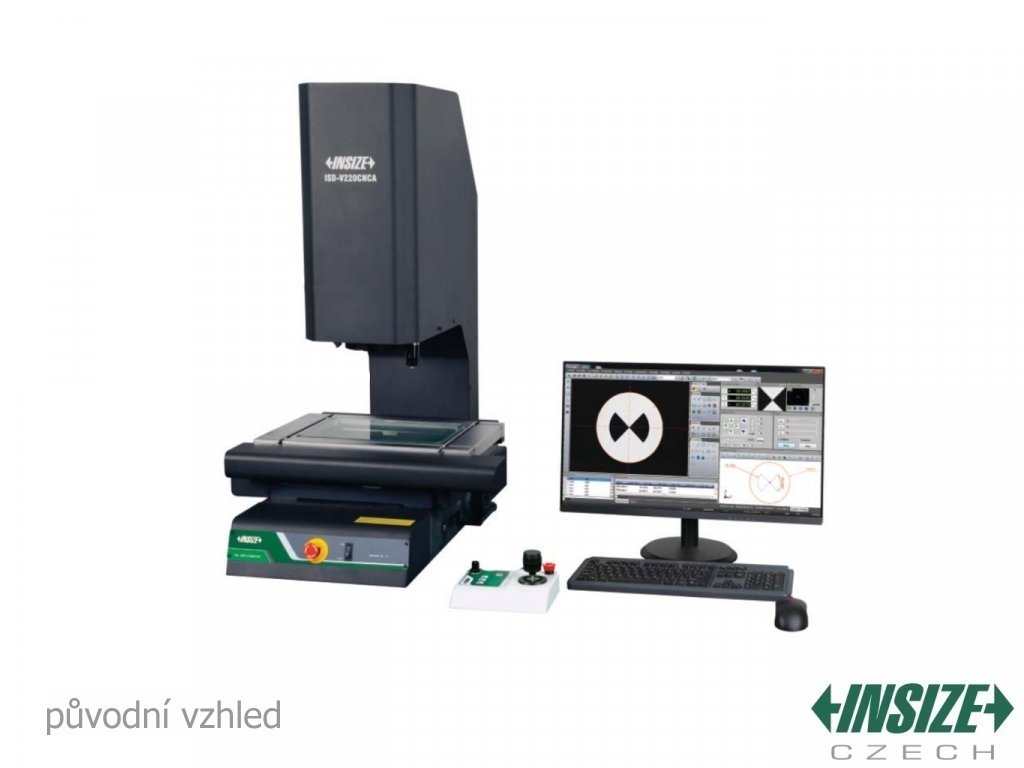

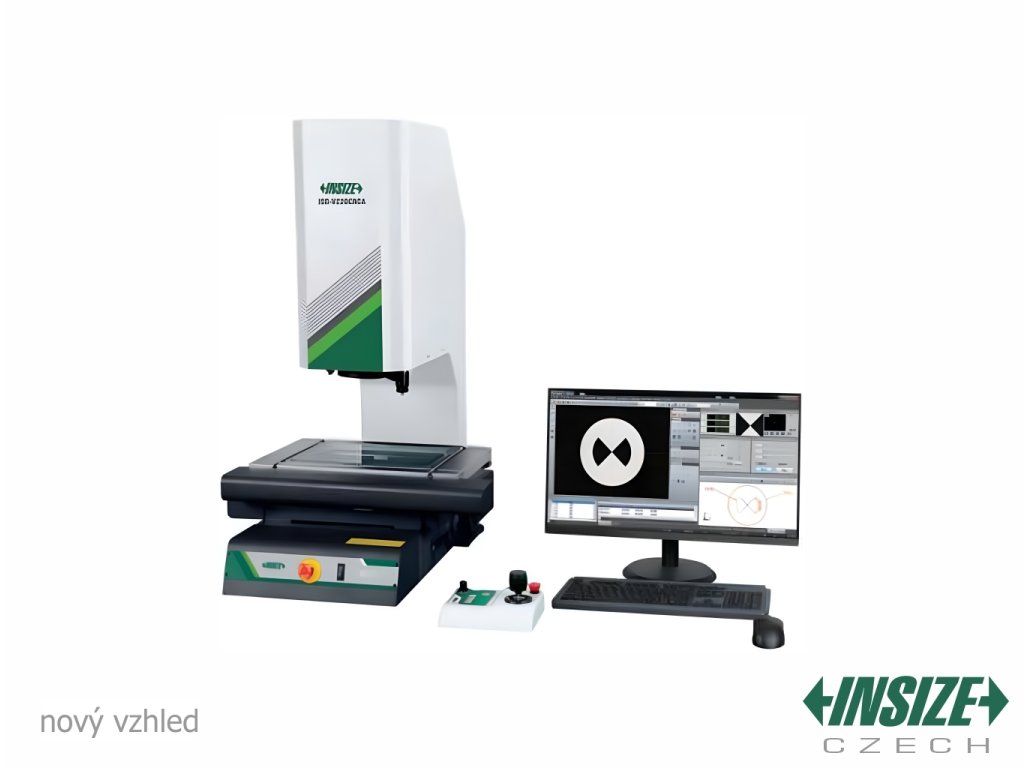

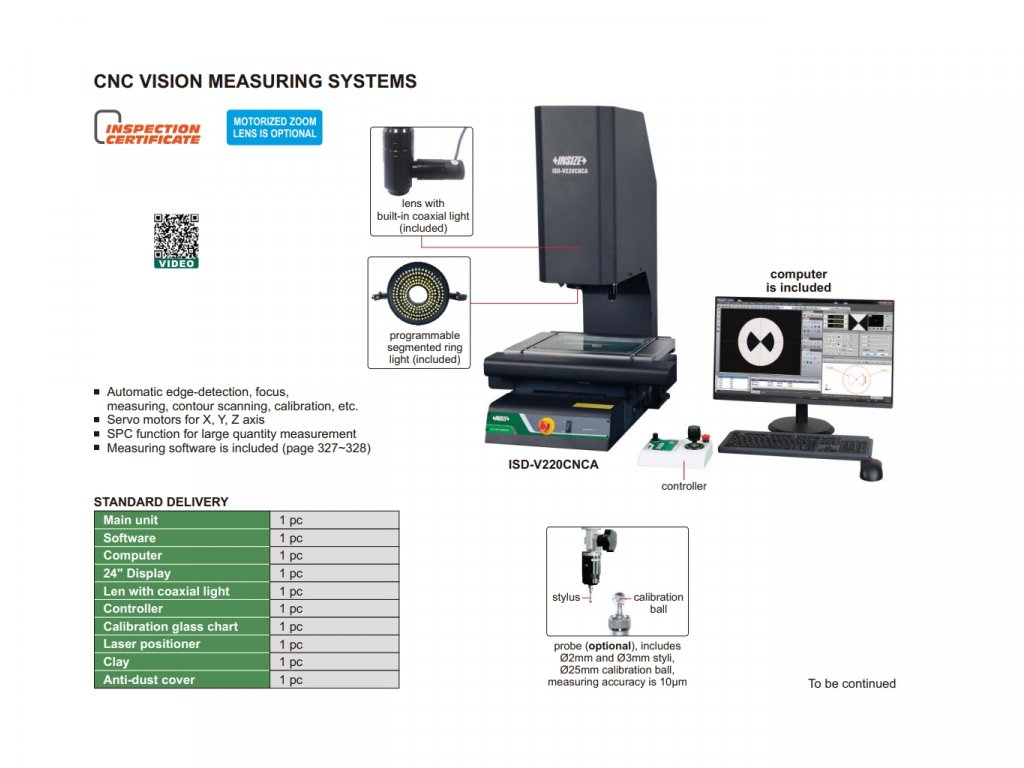

CNC optický měřicí přístroj Vision ISD-V370CNCA INSIZE

• CNC ovládaný kamerový optický měřicí přístroj
• Součástí je počítač a profesionální software
• Automaticky spouští měřicí programy pro kompletní přeměření dílce a detekuje hrany
• Vyhodnocuje dílec dle výkresové dokumentace
• Horní LED prstencové osvětlení pro plošné a směrové nasvícení dílce
• Spodní - konturové světlo pro získání dokonalé kontury dílce
• Koaxiální LED světlo pro nasvícení malých, slepých, hlubokých děr a komor

Dodává se jako kompletní pracoviště včetně servisního balíku. Aplikační technici INSIZE provedou: odbornou instalaci, kompletní nastavení a optimalizaci přístroje do provozu a zaškolí obsluhu + následná technická podpora po dobu jednoho roku.

Technická specifikace

Osy

• X = 370 mm
• Y = 270 mm
• Z = 150 mm

Celková plocha

• 606 x 466 mm

Skleněná plocha

• 450 x 350 mm

Rozlišení os XYZ

• 0,5 µm

Přesnost os XY

•  ≤(3,5 + L/100)μm (L je měřená délka v mm)

Opakovatelnost

• 2 µm

Objektiv

• 0,7X~4,5X (zoom)

Pracovní vzdálenost

• 92 mm

Zvětšení

• 33X~208,6X (na 24" monitoru)

Kamera

• Giga-bit

Osvětlení

• Povrchu koaxiálním světlem, programovatelným kruhovým LED světlem
• Obrysu nastavitelným LED světlem

Zorné pole diagonálně

• 1,5~10,8 mm

Max. výška měřeného předmětu

• 150 mm

Max. hmotnost měřeného předmětu

• 30 kg

Ovládání

• Automatické

Zdroj

• 110/220 V, 50/60Hz

Hmotnost a rozměry (DxŠxV)

• 266 kg, 970 x 670 x 940 mm

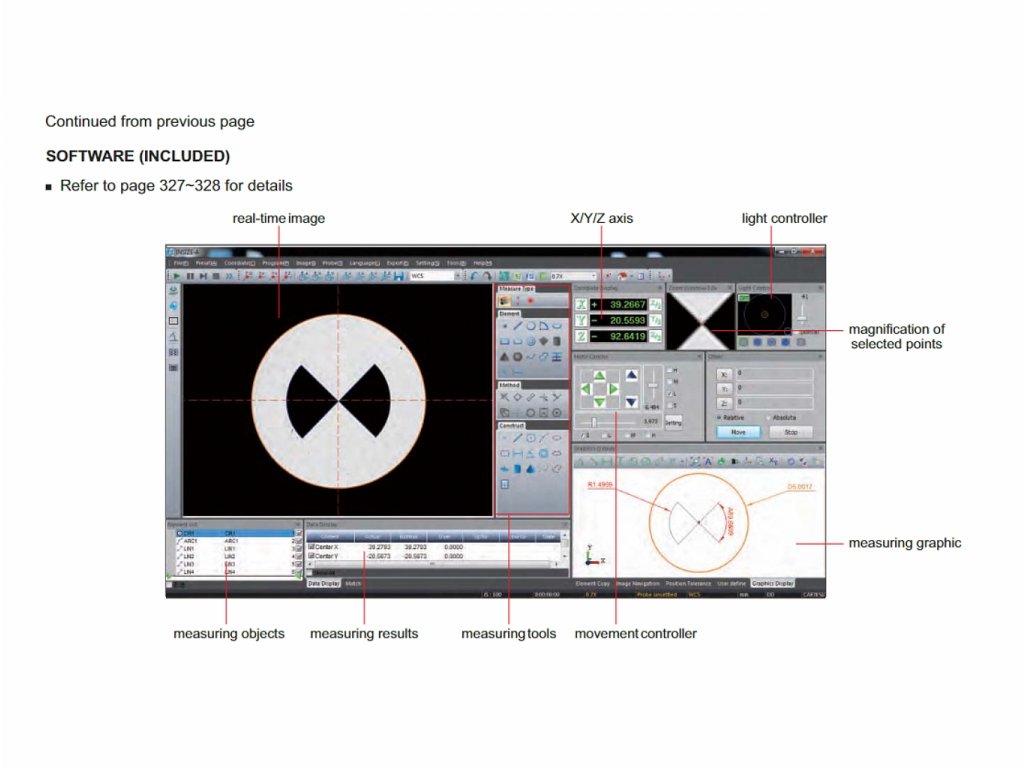

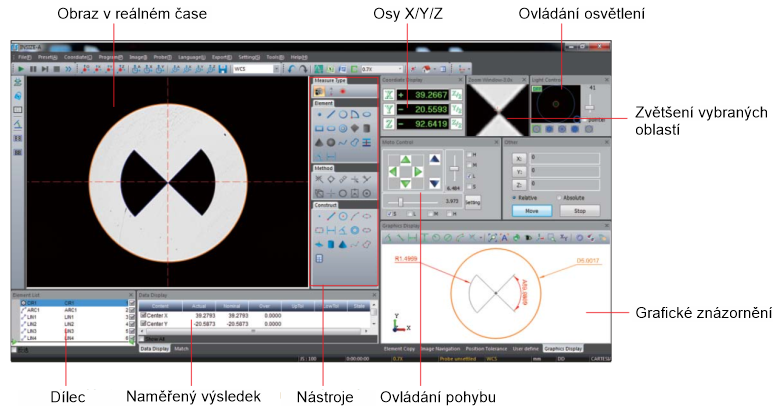

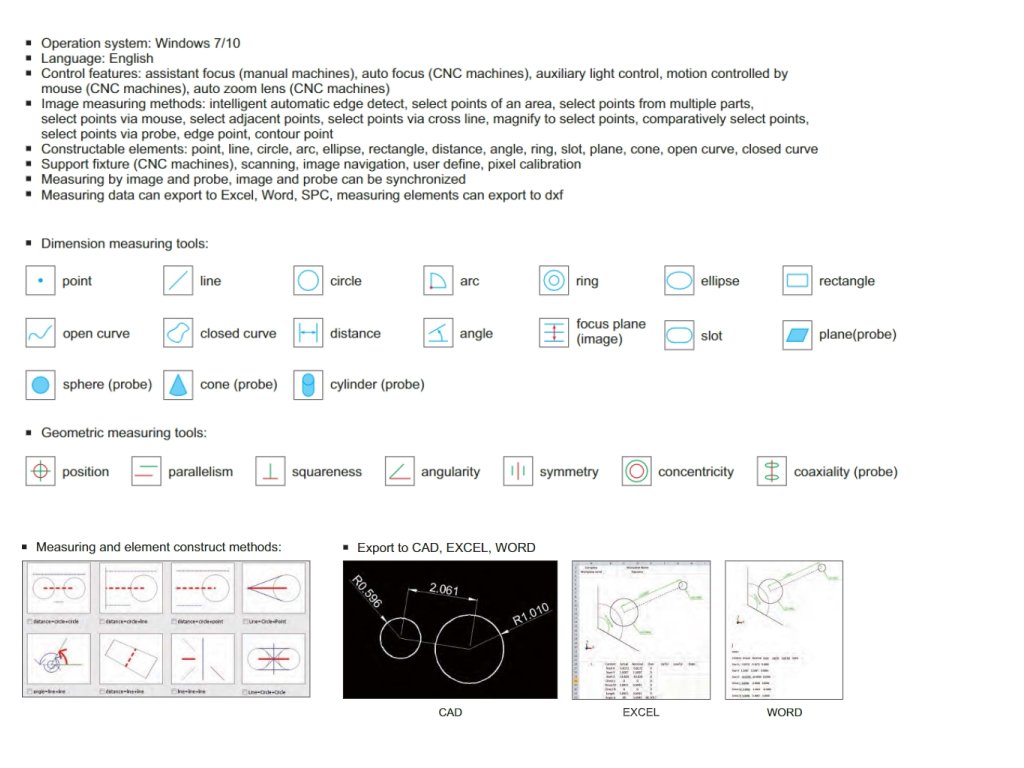

Měřicí software v české lokalizaci

Operační systém

• Windows 7/8/10

Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je automatické ostření, ovládání pomocného světla, ovládání pohybu myší a auto zoom. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí; pomocí myši, sousedních bodů, pomocí nitkového kříže, zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje použití přípravků (fixtur), skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.

Základní funkce a vlastnosti

Funkce / Snímání

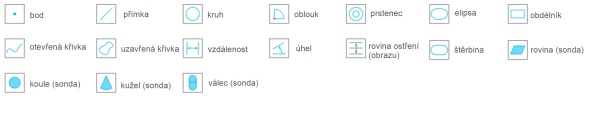

• Základní prvky » kružnice, přímka, rádius, rovina, válec, kužel atd.
• Pokročilejší geometrické funkce » tolerance polohy, rovinnost, přímost, soustřednost atd.

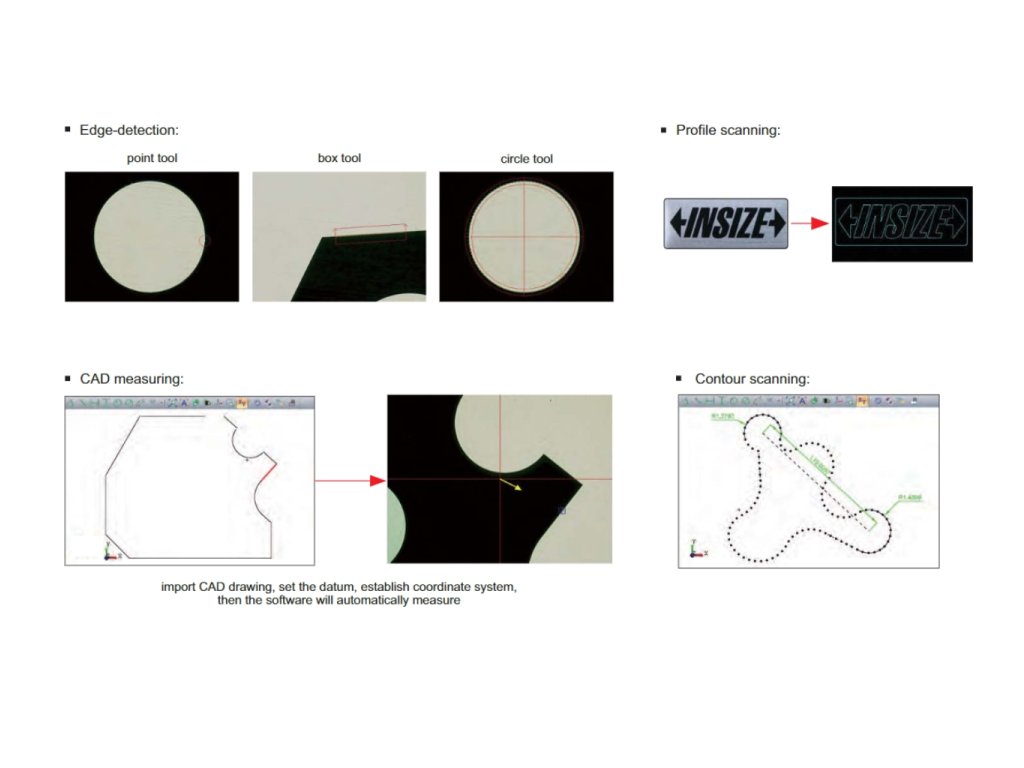

Automatická detekce hrany

• Pro plnohodnotné CNC měření přístroj VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy.

Tvorba měřicích programů

• K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost, ...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v automatickém (vše probíhá nezávisle na obsluze) či poloautomatickém režimu (stroj přejíždí do dané pozice, obsluha má možnost korigovat pozici a velikost vyhledávaného prvku).

Měření rozměrů

Geometrické měření

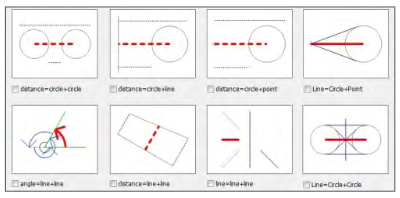

Metody měření a konstrukce prvků

Export dat do CAD, EXCEL a WORD

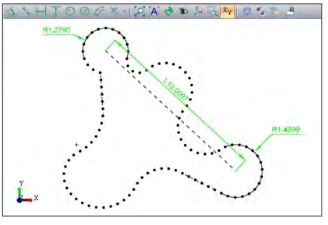

Skenování hran

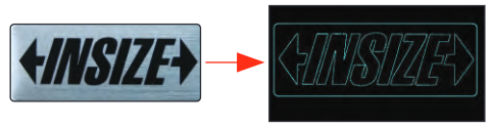

Skenování obrysu

Skenování profilu

CAD měření

• Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
  software automaticky měří

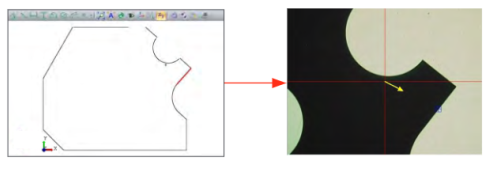

CAD porovnávání

• Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem

Výpis funkcí a vlastností

• Vyhodnotí souřadnice či polohu jednotlivých prvků a následně
  můžete kombinovat jednotlivé vzdálenosti dle libosti
• Měří délku, přímost, úhel a počáteční body linky
• Měří souřadnice středu, průměr, poloměr, kruhovitost kružnic
  - včetně grafického výstupu
• Měří vzdálenost mezi dvěma prvky
• Měří průměr, poloměr, úhel, kruhovitost rádiusu
• Měří úhel v dané soustavě prvků
• Vyhodnocuje geometrické veličiny jako: soustřednost, souosost,
  symetrie, poloha, kolmost, rovnoběžnost, a jiné.
• Software nabízí automatickou i manuální detekci hrany
• Každý programový prvek (linka, kružnice, rádius, ...)
  může mít své vlastní světelné nastavení, a tak zajistíte
  ideální podmínky pro automatický běh měřicího programu

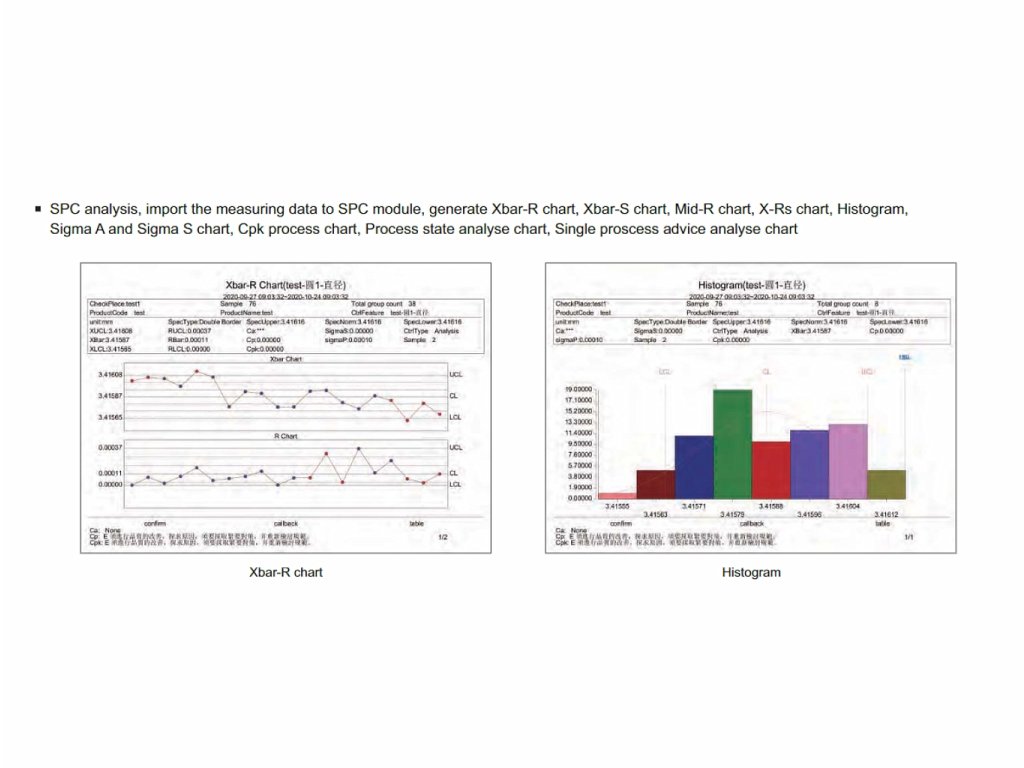

• Export dat do CSV, Excel, Word, CAD
• Do programu lze zakomponovat i výpočetní funkce
• Možnost tvorby maker pro zrychlené programování

Standardní dodávka obsahuje

• CNC optický měřicí přístroj Vision ISD-V370CNCA INSIZE
• Video karta s hardwarovým klíčem
• Software
• Počítač
• 24" Monitor
• Ovladač
• Objektiv s koaxiálním světlem
• Laserové ukazovátko
• Fixační hmota
• Kalibrační sklo s grafem
• Protiprachový kryt

Další příslušenství

• 0,5X pomocný objektiv ISD-V-OB05X
• 2X pomocný objektiv ISD-V-OB2X
• Dotekový set ISD-V-PROBES
• Software 7313-OFFICE
• Stůl ISD-V-DESK

Velké měřicí přístroje INSIZE » výhradně přes naši obchodní síť

Z důvodu dodržení politiky výrobce a garance vysoké kvality, jsou velké měřicí přístroje INSIZE dodávané koncovým zákazníkům výhradně přes naši obchodní síť, protože naši aplikační technici musí provést » Instalaci » Nastavení a optimalizaci systému » Zaškolení obsluhy + garantujeme: Technické poradenství ​
