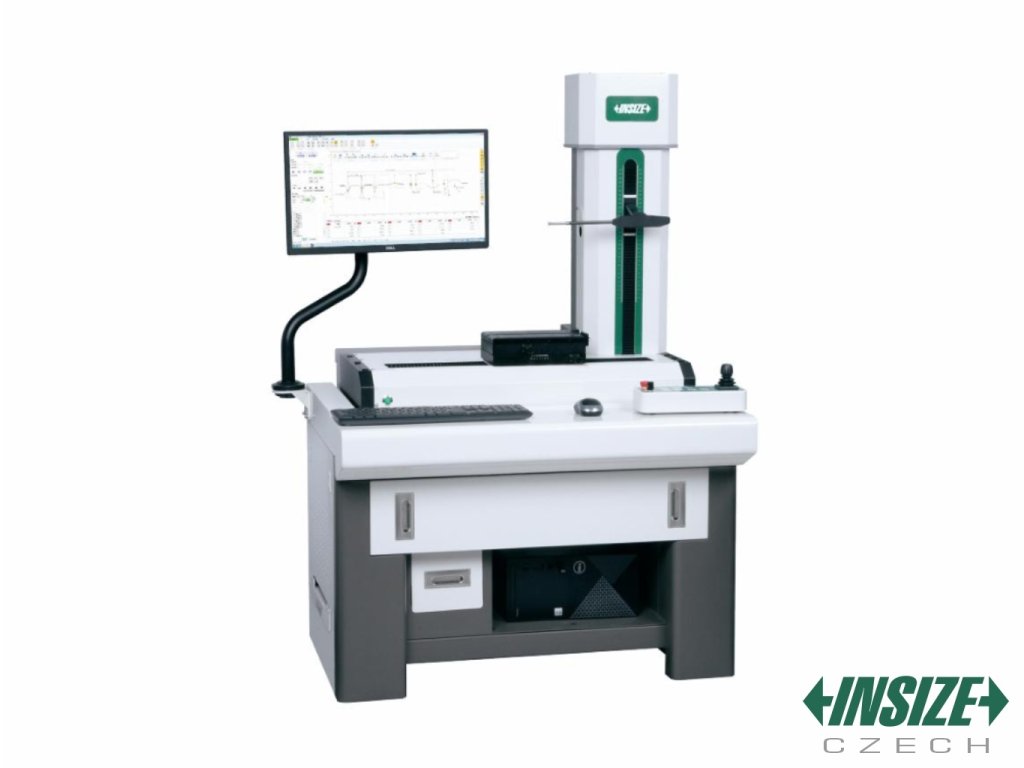

Konturoměr a drsnoměr SPM-6000

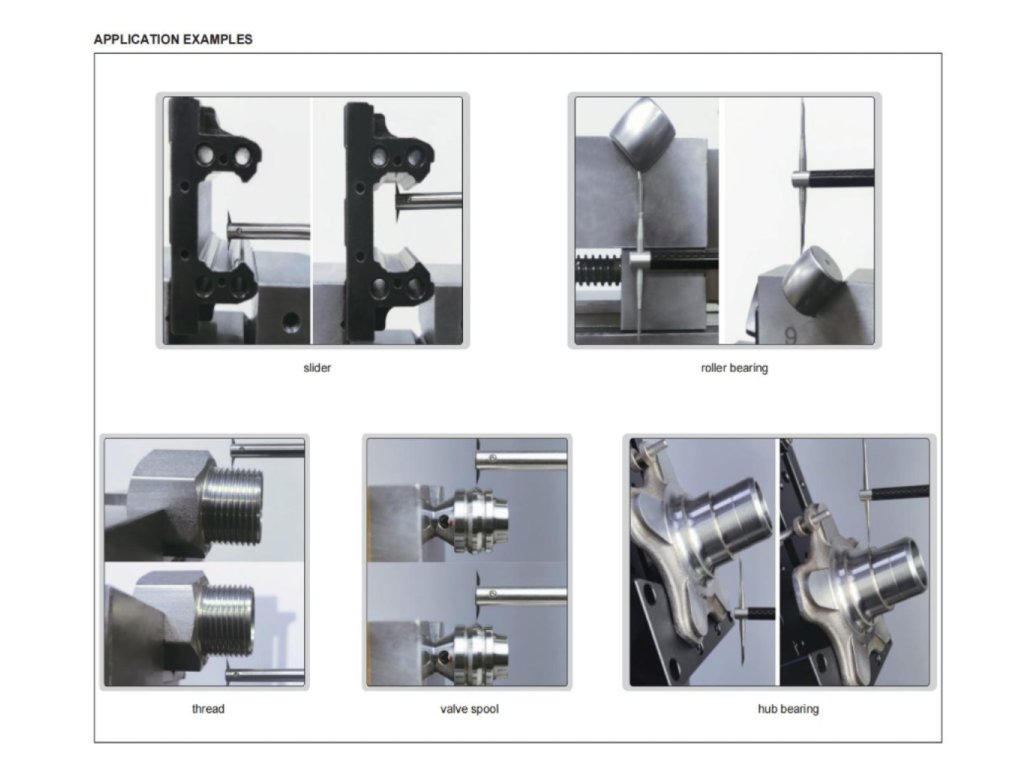

• Drsnost, vlnitost a skenování profilu mohou být dosaženy jediným měřením
• Obousměrné měření sondou
• Lze použít k měření absolutních průměrů
• Měření s proměnlivou rychlostí v reálném čase
• Vysokorychlostní měření může rovněž zajistit přesnost
• Trajektorie sondy je vertikální, s realističtějším souřadnicovým bodem osy Z a velkým rozsahem

Technická specifikace konturoměru

Osa X

• Rozsah měření
  • 325 mm
• Rozlišení osy
  • 0,01 µm
• Rychlost pojezdu
  • 5 - 10 mm/s
• Přímost osy
  • 0,45 µm/100 mm
• Rychlost měření osy
  • 0,2-0,7 mm/s
• Lineární přesnost
  • ±(0,8+ L/100) μm  (L je měřená délka v mm)

Osa Z

• Rozsah měření
  • 325 mm
• Rozlišení osy
  • 0,01 µm
• Rychlost pojezdu
  • 5 - 10 mm/s
• Přímost osy
  • 0,45 µm/100 mm
• Rychlost měření osy
  • 0,2-0,7 mm/s
• Lineární přesnost
  • ±(0,8 + L/100) μm  (L je měřená výška v mm)

Maximální úhlová odchylka

• ±2'

Přesnost měření oblouků

• ±(0,8 + R/15) µm

Jednotky měření

• mm/inch

Sledovatelný úhel

• 78 ° (směrem nahoru), 89 ° (směrem dolů)

Napájení

• 220±5 % V, 50Hz

Rozměry (DxŠxV)

• 1700×820×1900 mm

Hmotnost

• 500 kg

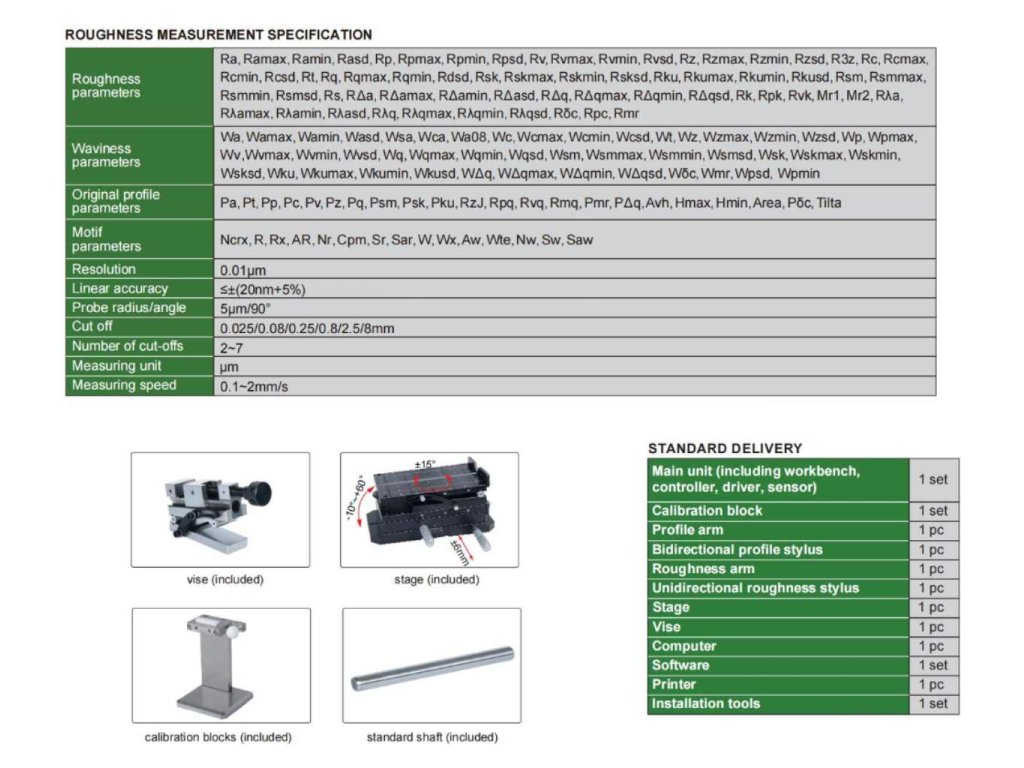

Technická specifikace drsnoměru

Parametry drsnosti

• Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rskmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, RΔa, RΔamax, RΔamin, RΔasd, RΔq, RΔqmax, RΔqmin, RΔqsd, Rk, Rpk, Rvk, Mr1, Mr2, Rλa, Rλamax, Rλamin, Rλasd, Rλq, Rλqmax, Rλqmin, Rλqsd, Rδc, Rpc, Rmr

Parametry vlnitosti

• Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin, Wcsd, Wt, Wz, Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wv, Wvmax, Wvmin, Wvsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk, Wskmax, Wskmin, Wsksd, Wku, Wkumax, Wkumin, Wkusd, WΔq, WΔqmax, WΔqmin, WΔqsd, Wδc, Wmr, Wpsd, Wpmin

Parametry profilu

• Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, Pmr, PΔq, Avh, Hmax, Hmin, Area, Pδc, Tilta

Parametry motivu

• Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw

Rozlišení

• 0,01 µm

Lineární přesnost

•  ≤ ±(20 nm+5 %)

Poloměr a úhel sondy

• 5 µm / 90°

Cut-off

• 0,025 / 0,08 / 0,25 / 0,8 / 2,5 / 8 mm

Počet cut-off

• 2~7

Jednotka měření

• µm

Rychlost měření

• 0,1 - 2 mm/s

Obsah dodávky

• Konturoměr a drsnoměr SPM-6000 INSIZE (včetně pracovního stolu, ovládací jednotky, ovladače, senzoru)
• Kalibrační blok
• Měřicí rameno konturoměru
• Obousměrná měřicí sonda profilu
• Měřicí rameno drsnoměru
• Jednosměrná měřicí sonda drsnoměru
• Jednosměrný hrot
• Křížový stolek
• Sinusový svěrák
• Počítač
• Software
• Tiskárna
• Nástroje pro základní údržbu
