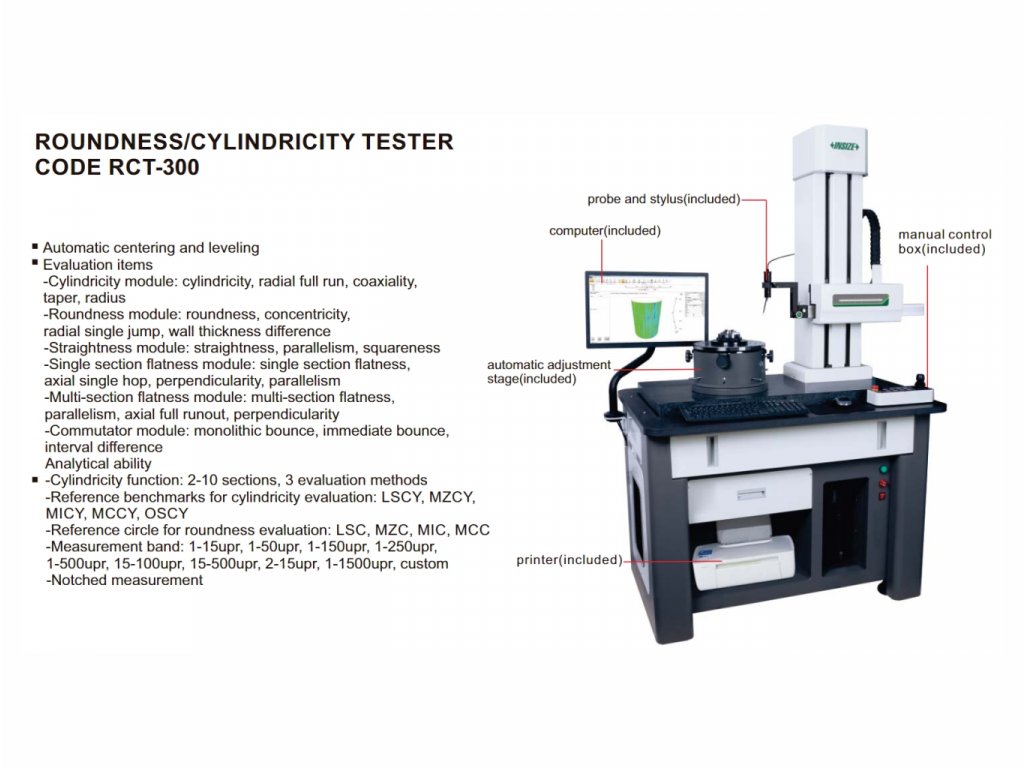

Kruhoměr s měřením válcovitosti INSIZE RCT-300

• Automatické centrování a nivelování

Technická specifikace

Hodnotí tyto parametry:

• Modul válcovitosti
  • válcovitost, radiální plný chod, koaxiálnost, kuželovitost, poloměr
• Modul kruhovitosti
  • kruhovitost, soustřednost, radiální jednoduchý skok, rozdíl tloušťky stěny
• Modul rovinnosti
  • přímost, rovnoběžnost, pravoúhlost
• Modul rovinnosti jednoho průřezu
  • rovinnost jednoho průřezu, axiální jednoduchý skok, kolmost, rovnoběžnost
• Modul rovinnosti více řezů
  • rovinnost více řezů, rovnoběžnost, axiální plné vybočení, kolmost
• Modul komutátoru
  • monolitický odskok, okamžitý odskok, intervalová diference

 Analytické schopnosti

• Funkce válcovitosti: 2-10 řezů, 3 metody vyhodnocení
• Referenční měřítka pro vyhodnocení válcovitosti
  • LSCY
  • MZCY
  • MICY
  • MCCY
  • OSCY
• Referenční kružnice pro hodnocení kruhovitosti
  • LSC
  • MZC
  • MIC
  • MCC
• Měřicí pásmo
  • 1-15 upr
  • 1-50 upr
  • 1-150 upr
  • 1-250 upr
  • 1-500 upr
  • 15-100 upr
  • 15-500 upr
  • 2-15 upr
  • 1-1500 upr
  • vlastní
• Měření vrubování

Podrobná specifikace

Sonda

• Měřicí rozsah
  • ±500 µm
• Rozlišení
  • 1:262144
• Lineární přesnost
  • 0,1 %

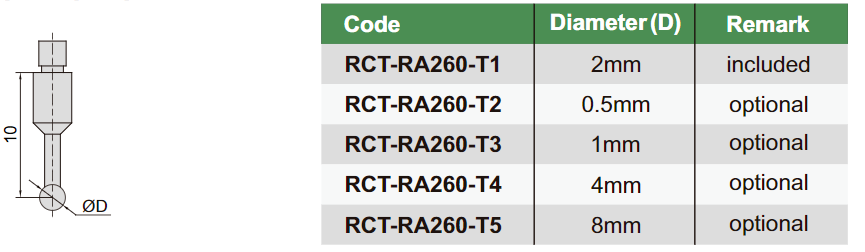

Rubínový snímací dotek

• Velikost
  • Ø2×10 mm
• Směr
  • Dva směry
• Přizpůsobitelný úhel
  • ±45°

Osa X

• Posuv
  • 165 mm
• Nadměrný rozsah
  • 25 mm
• Řízení
  • Motor
• Rychlost pohybu
  • 0,1 mm/s~50 mm/s

Osa Z

• Měřicí rozsah
  • 480 mm
• Přímost
  • 0,3 µm/100 mm
• Rychlost pohybu
  • 0,1 mm/s~10 mm/s
• Řízení
  • Motor

Detektor

• Akviziční zařízení
  • Kruhová mřížka
• Obvodové vzorkovací body
  • 14400

Velikost granitové desky

• 900×500 mm

Otočný stůl

• Přesnost otáčení
  • (0,025+6 H/10000) µm (H je výška v mm)
• Rychlost otáčení
  • 6 rpm
  • 8 rpm
  • 10 rpm
• Max. měřený průměr
  • 300 mm
• Max. průměr dílce (průměr otáčení)
  • 450 mm

Automatické centrování a nivelace

• Rozsah centrování
  • ±3 mm
• Rozsah nivelování
  • ±1°
• Maximální zatížení
  • 30 kg

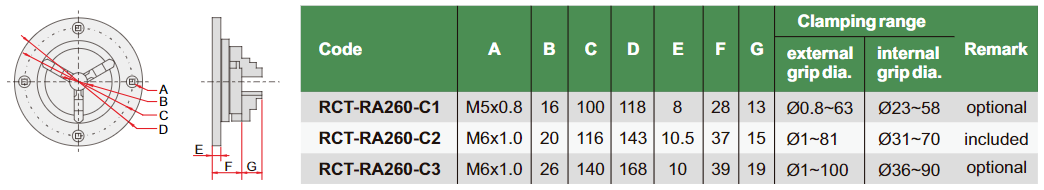

Přesné sklíčidlo

• Vnější průměr rukojeti
  • Ø1~Ø81 mm
• Vnitřní průměr rukojeti
  • Ø31~Ø70 mm

Vzduchový filtr

• Rozsah tlaku
  • 0~0,8 MPa
• Přesnost odstranění olejové mlhy
  • 0,01 µm
• Exportní koncentrace olejové mlhy
  • 0,5 mg/m3

Rozměry

• 1680×862×1685 mm

Napájení

• 220±10 % V, 50 Hz

Zdroj

• 500 W

Hmotnost

• 350 kg

Standardní dodávka

• Kruhoměr s měřením válcovitosti INSIZE RCT-300
• Sonda s rubínovým snímacím dotekem
• Kalibrační etalon
• Seřizovací tyče sloupku
• Sklíčidlo
• Automaticky centrovací a nivelovací stůl
• Systém pro analyzování kruhovitosti a válcovitosti
• Vzduchový filtr
• Počítač
• Tiskárna
• Nástroje pro instalaci

Volitelné příslušenství

• Sondy

• Sklíčidla

• Dryer (ISC-DRY)
