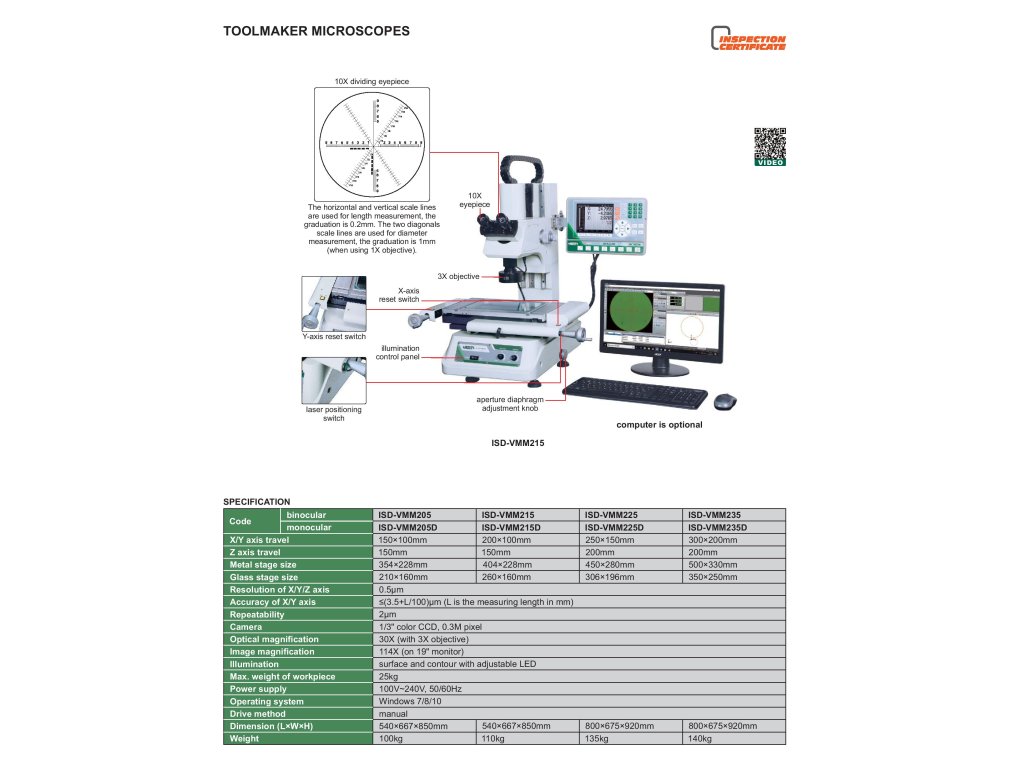

Nástrojařský mikroskop monokulární ISD-VMM235D INSIZE

• 10X okulár s horizontálními i vertikálními měřítky pro měření délky s dělením 0,2 mm
• Další dvě diagonální měřítka na okuláru jsou určeny pro měření průměru (dělení 1mm mají s 1X objektivem)
• 3X objektiv
• Nulování os X i Y
• Laserové polohování
• Nastavení clony

Technická specifikace

Hlavice

• Monokulární

Osy

• X = 300 mm
• Y = 200 mm
• Z = 200 mm

Kovová podložka

• 500 x 330 mm

Skleněná podložka

• 350 x 250 mm

Rozlišení os XYZ

• 0,5 µm

Přesnost os XY

•  ≤(3,5 + L/100)um (L je měřená délka v mm)

Opakovatelnost

• 2 µm

Kamera

• 1/3" barevná CCD, 0,3 M pixel

Optické zvětšení

• 30x (s 3x objektivem)

Zvětšení obrazu

• 114x (na 19" monitoru)

Osvětlení

• Povrchu a obrysu s nastavitelnou LED

Max váha obrobku

• 25 kg

Ovládání

• Manuální

Vlastní měřicí jednotka s výstupem RS232 (serial port)

• Měří souřadnice bodů
• Měří linie
• Měří střed souřadnic
• Měří poloměr kruhu ze tří bodů
• Měří vzdálenost mezi dvěma objekty
• Měří úhly
• Nastaví počátek soustavy souřadnic
• Zkosí a kalibruje obrobek
• Změří obdélník (včetně délky, šířky, obvodu a počátku soustavy souřadnic)
• Změří závit (včetně průměru, stoupání a úhlu)
• Změří štěrbiny (včetně počátku soustavy souřadnic, délky, šířky)

Váha

• 140 kg

Software

Operační systém

• Windows 7/8/10

Jazyk

• Anglický

Měřicí funkce softwaru

• Měří souřadnice bodů
• Měří střed souřadnic a délku osy elipsy
• Měří délku otevřené křivky
• Měří střed souřadnic, průměr a plochu kruhu
• Měří délku, šířku a plochu obdélníku
• Měří délku a plochu uzavřené křivky
• Měří vzdálenost mezi dvěma objekty
• Měří vzdálenost mezi dvěma body
• Měří délku, šířku a průměr klíčové dírky
• Měří úhel mezi dvěma liniemi
• Měří délku a průměr oblouku
• Měří šířku a průměr prstenu
• Měří zaostřovací vzdálenost od objektu
• Možnost kombinací různých měřicích nástrojů
• Indikátor zaostření
• Přenos souřadnic
• Detekce profilu
• Detekce hran - bod, hranatý výběr, kruh
• Skenování kontury
• Automatické měření CAD kreseb
• Exportování dat do CAD, Excel a Word

Standardní dodávka obsahuje

• Nástrojařský mikroskop monokulární INSIZE ISD-VMM235D
• Video kartu s hardwarovým klíčem
• Software
• Kalibrační sklo s grafem
• Demo ukázku
• Nožní spínač
• 3X objektiv (trojnásobný)

Další příslušenství

• 1X objektiv ISD-VMM-LENS1X
• 5X objektiv ISD-VMM-LENS5X
• 10X objektiv ISD-VMM-LENS10X

+ Servisní balík potřebných služeb*
» odborná instalace
» kompletní nastavení do provozu
» zaškolení obsluhy

* Ceny za služby nejsou zahrnuty v ceně přístroje. Pro přesnou cenu služeb nás kontaktujte.
