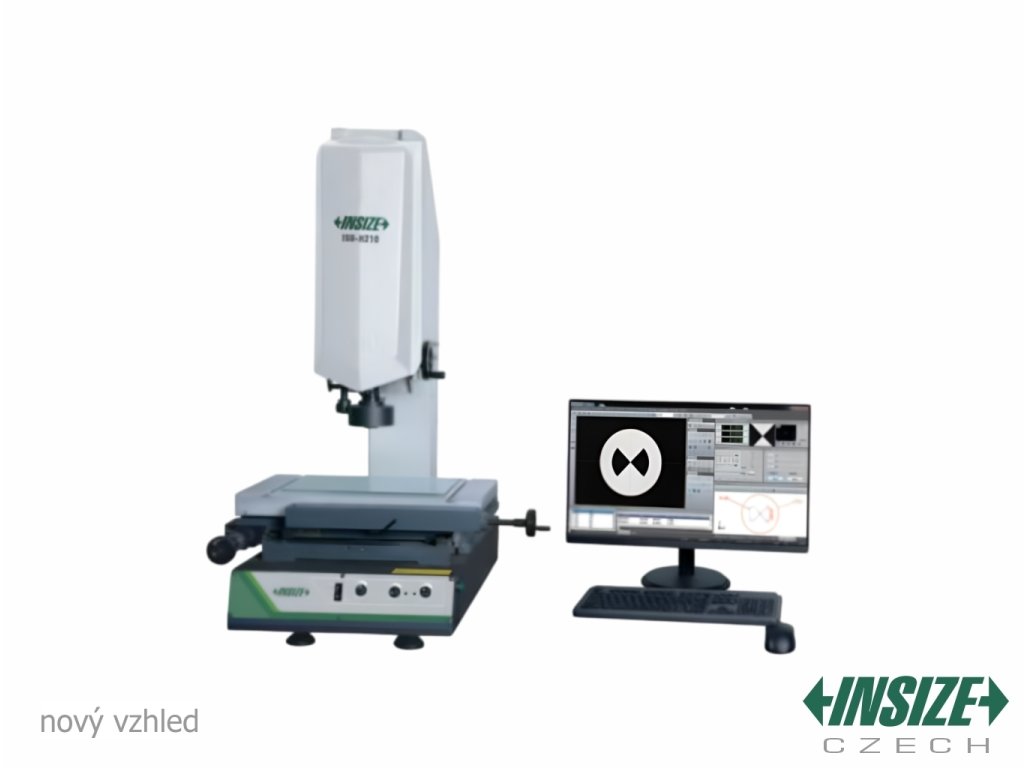

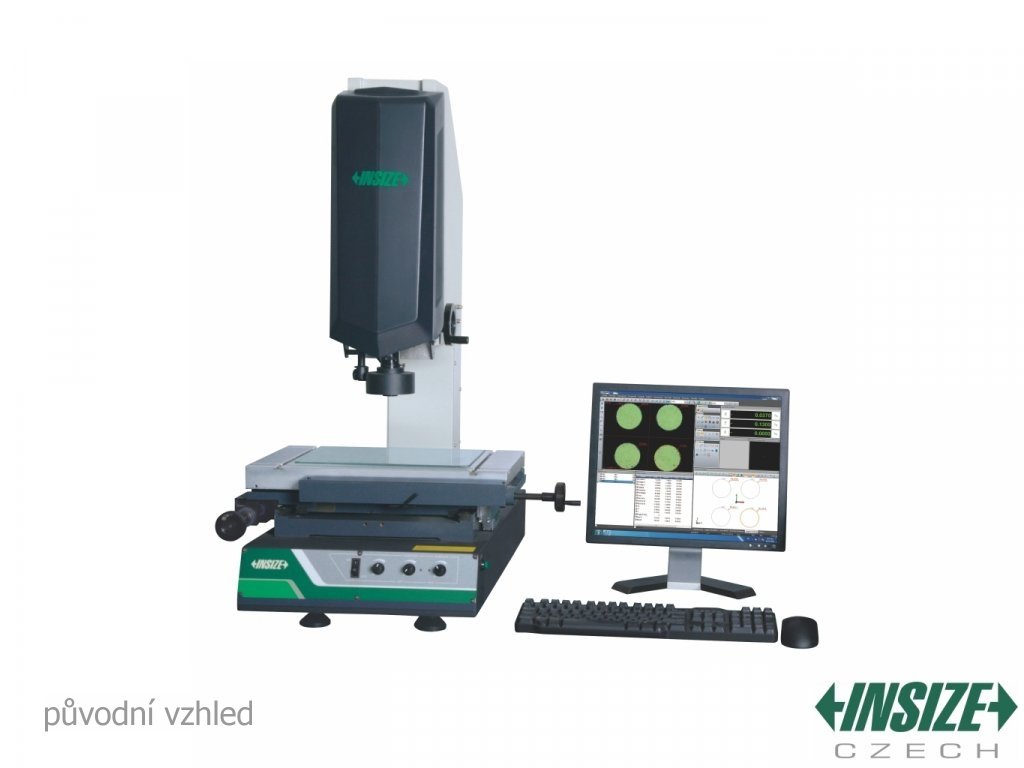

Optický měřicí přístroj Vision s vysokým rozlišením INSIZE ISD-H430

• Obraz s vysokým rozlišením
• Široké zorné pole
• Po manuálním přiblížení systém automaticky zkalibruje dle dat, není nutné pokaždé ručně kalibrovat.

Dodává se jako kompletní pracoviště včetně servisního balíku. Aplikační technici INSIZE provedou: odbornou instalaci, kompletní nastavení a optimalizaci přístroje do provozu a zaškolí obsluhu + následná technická podpora po dobu jednoho roku.

Technická specifikace

Osy

• X = 400 mm
• Y = 300 mm
• Z = 150 mm

Celková plocha

• 606 x 466 mm

Skleněná plocha

• 450 x 350 mm

Rozlišení os XYZ

• 0,5 µm

Přesnost os XY

•  ≤(3,5 + L/100)μm (L je měřená délka v mm)

Opakovatelnost

• 2 µm

Objektiv

• 0,58X~7,5X (zoom)

Zobrazované pole (diagonálně)

• 1,4 mm~14 mm

Pracovní vzdálenost

• 82 mm

Zvětšení

• 27,4X~351X (na 24" monitoru)

Kamera

• Giga-bit síťová kamera

Osvětlení

• Povrchu a obrysu s nastavitelnou LED

Max. výška měřeného předmětu

• 170 mm

Max. hmotnost měřeného předmětu

• 20 kg

Ovládání

• Manuální

Zdroj

• 110/220 V, 50/60Hz

Hmotnost a rozměry (DxŠxV)

• 240 kg, 970 x 670 x 940 mm

Další varianty

• S koaxiálním světlem

  • ISD-H430CL

Měřicí software v české lokalizaci

Operační systém

• Windows 7/8/10

Měřicí systém v českém jazyce pro operační systém Windows 7/10 s funkcemi jako je asistent ostření a ovládání pomocného světla. Nabízí více metod měření obrazu: inteligentní automatická detekce hran, výběr bodů oblasti a výběr bodů z více částí: pomocí myši, sousedních bodů, pomocí nitkového kříže; zvětšení bodů, srovnávací výběr, výběr pomocí sondy, bod hrany a obrysu. Podporuje skenování, navigaci po obraze, uživatelské nastavení, kalibraci pixelů a další funkce. Měření obrazem a sondou lze synchronizovat. Data lze exportovat do Excelu, Wordu, SPC a měřicí prvky lze exportovat do formátu .dxf.

Základní funkce a vlastnosti

Funkce / Snímání

• Základní prvky: kružnice, přímka, rádius, rovina, válec, kužel atd.
• Pokročilejší geometrické funkce: tolerance polohy, rovinnost, přímost, soustřednost atd.

Automatické detekce hran a profilu

• VISION automaticky detekuje hrany, následně automatizovaně vyhodnotí bez případné chyby obsluhy

Tvorba měřicích programů

• K snímání jednotlivých programových kroků (přímka, kružnice, vzdálenost...) dochází postupně metodou „ukaž a opakuj”. Program lze spustit v poloautomatickém režimu. Obsluha pomocí kliček vytváří posuv stroje, detekce hran je automatická či manuální

Měření rozměrů

Geometrické měření

Metody měření a konstrukce prvků

Export dat do CAD, EXCEL a WORD

Skenování hran

Skenování obrysu

Skenování profilu

CAD měření

• Po importu dat z CAD, nastavení data a ustanovení souřadnicového systému
  software automaticky měří

CAD porovnávání

• Po importu dat z CAD a nastavení data lze porovnat reálný obraz dílce s CAD výkresem

Výpis funkcí a vlastností

• Vyhodnotí souřadnice či polohu jednotlivých prvků a následně
  můžete kombinovat jednotlivé vzdálenosti dle libosti
• Měří délku, přímost, úhel a počáteční body linky
• Měří souřadnice středu, průměr, poloměr, kruhovitost kružnic
  - včetně grafického výstupu
• Měří vzdálenost mezi dvěma prvky
• Měří průměr, poloměr, úhel, kruhovitost rádiusu
• Měří úhel v dané soustavě prvků
• Vyhodnocuje geometrické veličiny jako: soustřednost, souosost,
  symetrie, poloha, kolmost, rovnoběžnost, a jiné.
• Software nabízí automatickou i manuální detekci hrany
• Každý programový prvek (linka, kružnice, rádius, ...)
  může mít své vlastní světelné nastavení, a tak zajistíte
  ideální podmínky pro automatický běh měřicího programu
• Export dat do CSV, Excel, Word, CAD
• Do programu lze zakomponovat i výpočetní funkce
• Možnost tvorby maker pro zrychlené programování

Standardní dodávka obsahuje

• Optický měřicí přístroj Vision s vysokým rozlišením INSIZE ISD-H430
• Počítač
• Software
• Kalibrační sklo s grafem
• Clay
• Nožní spínač
• Protiprachový kryt

Další příslušenství

• 0,5X pomocný objektiv ISD-H-OB05X
• 2X pomocný objektiv ISD-H-OB2X
• Sonda ISD-V-PROBE
• Kancelářský systém 7313-OFFICE
