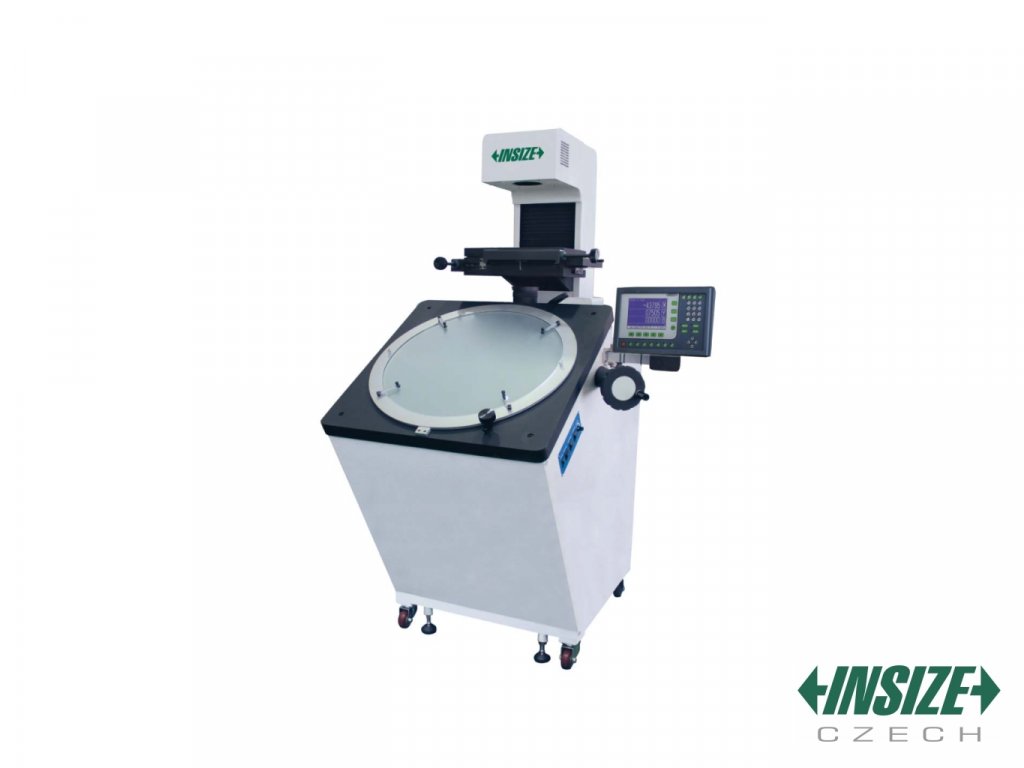

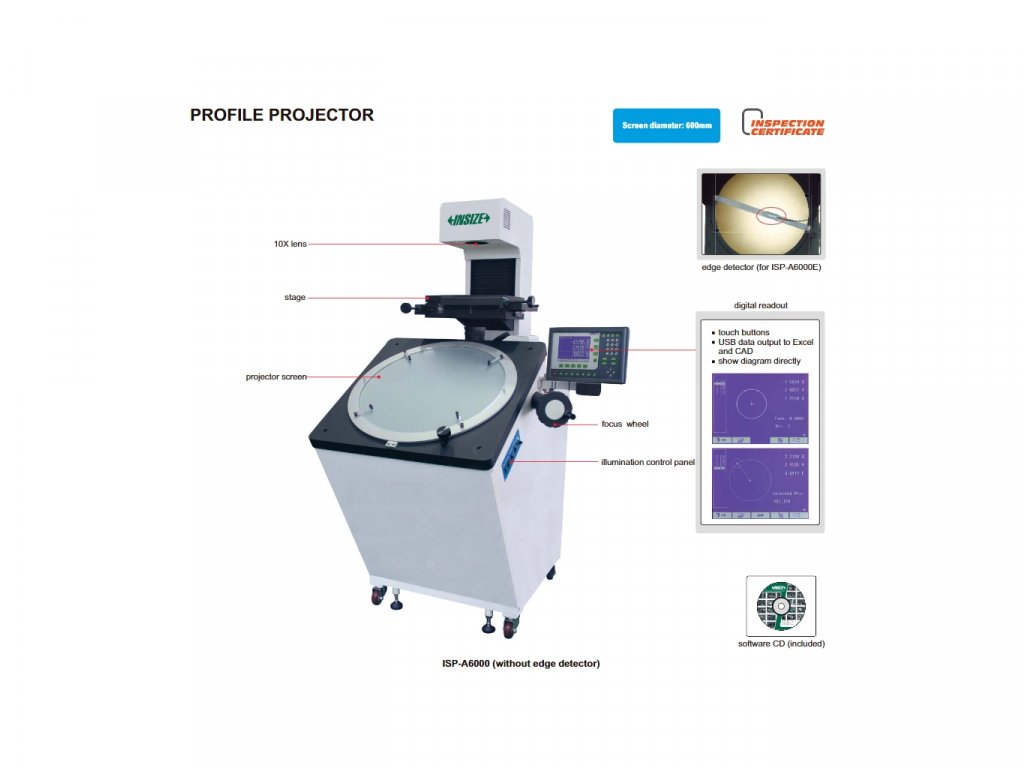

Profilprojektor ISP-A6000 INSIZE

Profilprojektor ISP-A6000 od INSIZE s 10X zvětšením o přesnosti ±0,08 %. Průměr skleněné matnice je 600 mm a je otočná o 360°. S možností výstupu dat přes RS232C a USB.

Skladem u výrobce

Kód: ISP-A6000

Značka: Insize

999 999 Kč 1 209 998,79 Kč včetně DPH

Kategorie:	Na poptávku
Obj. číslo:	ISP-A6000

Nový INSIZE Showroom » Virtuální prohlídka

Display s intuitivním ovládáním
Všechna data mohou být odeslána do Excelu a CAD přes USB
Možnost dávkového měření

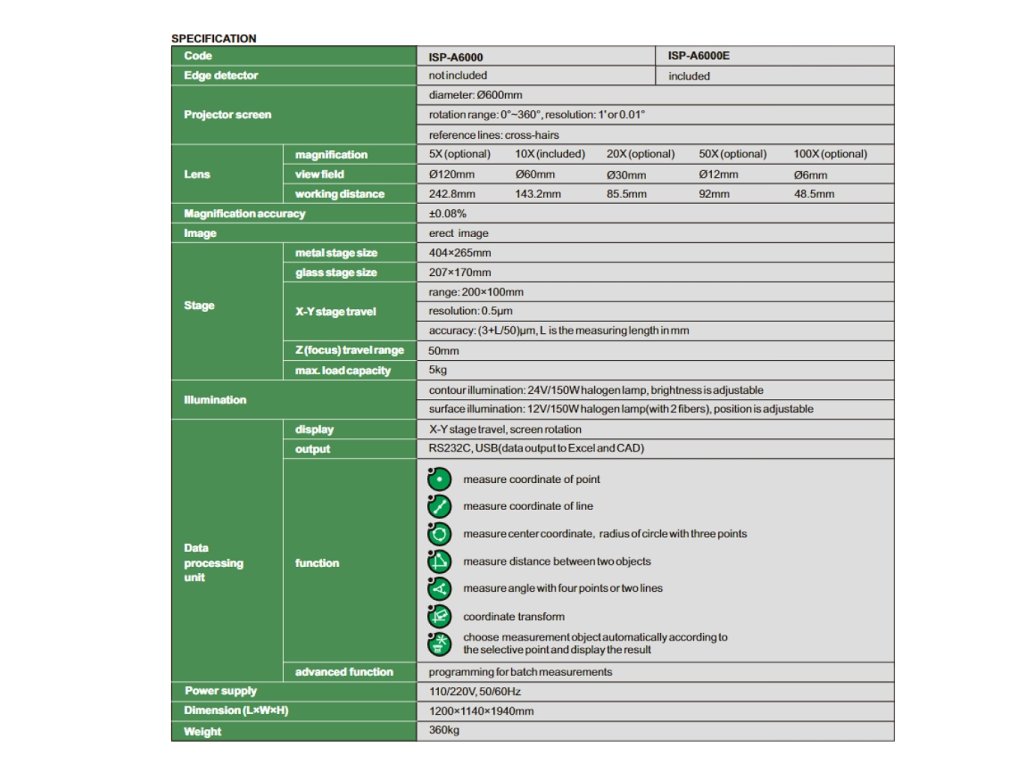

Technická specifikace

Zvětšení

10X (volitelně 5X, 20X, 50X, 100X)

Zorné pole

Ø 60 mm (volitelně 120 mm, 30 mm, 12 mm, 6 mm)

Pracovní vzdálenost

143,2 mm (volitelně 242,8 mm, 85,5 mm, 92 mm, 48,5 mm)

Přesnost zvětšení

±0,08 %

Obraz

Zdánlivý (virtuální)

Obrazovka projektoru / skleněná matnice

Průměr: Ø 600 mm
Rozsah otočení: 0°~360°
Rozlišení: 1" nebo 0,01°
Vztažné čáry: Nitkový kříž

Stolek

Rozměry kovového stolku
- 404x265 mm
Rozměry skleněné plochy
- 207x170 mm
X-Y posun stolku
- Rozsah: 207x170 mm
- Rozlišení: 0,5 µm
- Přesnost (L je délka v mm): (3+L/50)µm
Z posun (ostření)
- 50 mm
Max zatížení
- 5 kg

Osvětlení

Obrysu
- 24V/150W halogenová lampa s nastavitelným jasem
Povrchu
- 24V/150W halogenová lampa (dvě vlákna), nastavitelná pozice

Měřicí jednotka

Zobrazení
- X-Y posun, otočný display
Výstup
- RS252C a USB (výstup dat do Excel a CAD)
Funkce
- Měření pozice bodu
- Měření pozice přímek
- Měření středu kružnice se třemi body
- Měření vzdálenosti mezi dvěma objekty
- Měření úhlu mezi dvěma liniemi nebo čtyřmi body
- Posun souřadnic
- Automatické měření objektu podle vybraného bodu
Další funkce
- Dávkové měření
