Rychlý optický měřicí přístroj INSIZE QMS-A315 s posuvným stolem

• Posuvný stůl
• Okamžité měření jednoho nebo více předmětů najednou
• Měřený předmět je možné položit kamkoliv v rámci měřicí plochy
• Automaticky zaostřuje a měří

Dodává se jako kompletní pracoviště včetně servisního balíku. Aplikační technici INSIZE provedou: odbornou instalaci, kompletní nastavení a optimalizaci přístroje do provozu a zaškolí obsluhu + následná technická podpora po dobu jednoho roku.

Technická specifikace

Optická soustava

• Bi-telecentrický objektiv s nízkým rušením zajišťuje přesné a nezkreslené měření předmětů díky vstupní i výstupní pupile nastavené na nekonečno.
• Nabízí mnohem kvalitnější obraz než jednostranný telecentrický objektiv
• Zobrazuje paralelní obraz předmětu, tedy není zkreslen perspektivou, proto dokáže zobrazovat a přesně měřit i předměty, které jsou umístěny kdekoliv na měřicí ploše
• Jeden z nejpřesnějších způsobů strojového měření vůbec
• Zobrazované pole
  • Široké
    • 100x80 mm
  • Malé
    • 25x20 mm

Měřicí rozsah

• V širokém zobrazovaném poli
  • 300x200 mm
• V malém zobrazovaném poli
  • 230x130 mm

Přesnost měření (v rámci určitého pole při splnění podmínek)

V širokém zobrazovaném poli (100x80 mm)

• Bez pohybu stolu
  • ± 3 µm
• S pohybem stolu
  • ±(5+0,02L)µm

V malém zobrazovaném poli (25x20 mm)

• Bez pohybu stolu
  • ±1 µm
• S pohybem stolu
  • ±(3+0,02L)µm

Opakovatelnost

V širokém zobrazovaném poli (100x80 mm)

• Bez pohybu
  • ± 1 µm
• S pohybem
  • ± 2 µm

V malém zobrazovaném poli (25x20 mm)

• Bez pohybu
  • ± 0,5 µm
• S pohybem
  • ± 1,5 µm

Max hmotnost měřeného předmětu

• 5 kg

Rychlost měření (dílce v rámci 1 zorného pole bez změny osvětlení)

• <2s

Typ měření

• 2D měření

Osvětlení

• Spodní osvětlení
  • Telecentrické, zelené světlo
• Prstencové osvětlení
  • 4zónové bílé vysoké světlo kruhové (směrové), zelené světlo s nízkým úhlem (programovatelné)
• Koaxiální světlo (volitelné)
  • Vertikální, bílé světlo

Prostředí

• Teplota
  • 20°C±2°C
• Relativní vlhkost
  • 30-80 %
• Vibrace
  • <0,002 g, kmitočet nižší než 15Hz

Zdroj

• 220V, 50Hz, 600W

Rozměry

• 532x497x766 mm

Hmotnost

• 60 kg

Software

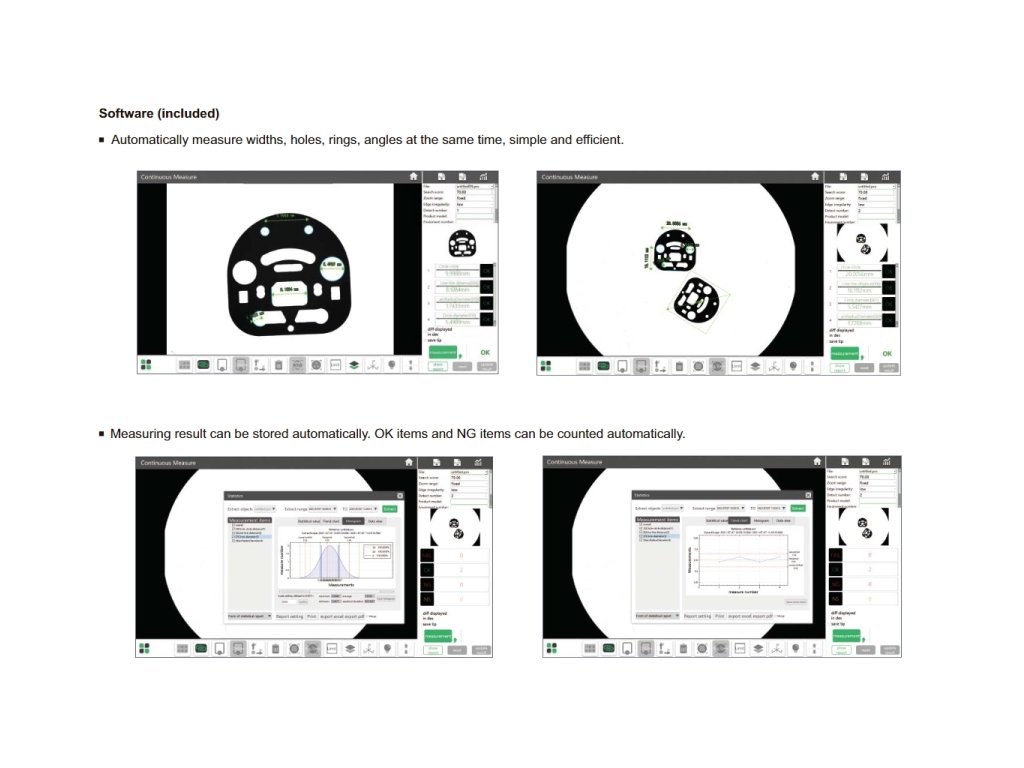

• Automaticky měří délky, průměry slepých i průchozích děr, rádiusy, závity, úhly i geometrické tolerance v jednom momentu.
• Výsledek měření se ukládá automaticky
• Automatické vyhodnocení, počítání dobrých i zmetkových kusů, propracovaná statistická analýza naměřených dat a to za libovolné časové období.
• Lze měřit N dílců najednou co vejde na pracovní plochu a tím získat rychlé sortování produkce na GO/ NOGO měření s výrazným grafickým znázorněním.

Standardní dodávka

• 1x Rychlý měřicí přístroj INSIZE QMS-A315
• 1x Počítač a software

Volitelné příslušenství

• Koaxiální osvětlení (QMS-23-A3)
• Import dat z AutoCAD (QMS-23-C1)
• Přenos dat do systémů PLC, MES atd. (QMS-23-D1)
• Laser senzor (QMS-43-SJ1)
• Pedálový spínač (QMS-43-FS1) - musí být nainstalován ve výrobě
